К2304

Модель К2304 – для светодиодных светильников и светильников с лампами ДНаТ любой мощности, имеющих вход управления 1-10В (2 уровня мощности – 100 и 50% или 3 уровня мощности – 100/75/50%)

Почему автономный

Всем хороши централизованные системы управления уличным освещением: они позволяют включать и отключать его, переводить в ночной режим работы с пониженным энергопотреблением, передавать данные о состоянии каждого светильника и пр., используя технологии PLC или беспроводную передачу данных по радиоканалу. Но здесь, как и в любой другой технической системе, есть модули, делающие основную, т.н. «полезную работу», и есть модули, наделяющие систему определенным дополнительным функционалом, требующим, как правило, значительных денежных доплат.
Но всегда ли это нужно? Например, инвестору, выполняющему работы по модернизации уличного освещения города в рамках энергосервисного контракта «переплачивать» две-три цены за дополнительные сервисные функции нет никакого смысла – привлекательность проекта резко снижается.

А как быть небольшим городским и сельским поселениям или предприятиям (учреждениям), у которых количество светильников, освещающих прилегающую территорию, составляет 10-100 шт.? Они ведь не могут позволить себе приобрести систему диспетчерского управления наружным освещением.

Как раз для этого класса потребителей мы предлагаем «рабочую лошадку», которая делает основную работу, приносящую доход – переключает светильники ночью в режим пониженного энергопотребления по схеме 100-50-100% или 100-75-50-75-100% от номинальной мощности. Включать и отключать линии уличного освещения по стороне 380/220В может любая автоматика, в т.ч та, которая уже установлена в шкафах управления освещением — от обычного фотореле до продвинутых централизованных систем управления на GPRS-модемах.

В итоге вы получаете систему управления уличным освещением с т.н “распределённым интеллектом”, которая на порядок надежней централизованной. Аналогичный подход применяется сейчас, например, в системах пожарной сигнализации класса hi-end, где именно датчик, а не станция пожарной сигнализации, на месте принимает решение о наличии возгорания.

Как установить
Диммеры устанавливаются в каждый светильник наружного освещения. Это может быть сделано на заводе при изготовлении диммируемых светильников ДНаТ или LED или непосредственно на объекте при реконструкции / замене системы освещения. Никаких внешних соединений светильников между собой и со шкафом управления освещением не требуется.

Если на одной опоре установлено несколько светильников или прожекторов, то диммер1-10В можно установить только в одном из них (один диммер на 50 светильников с входом 1-10В)!

Варианты исполнения диммера с выходом 1-10В

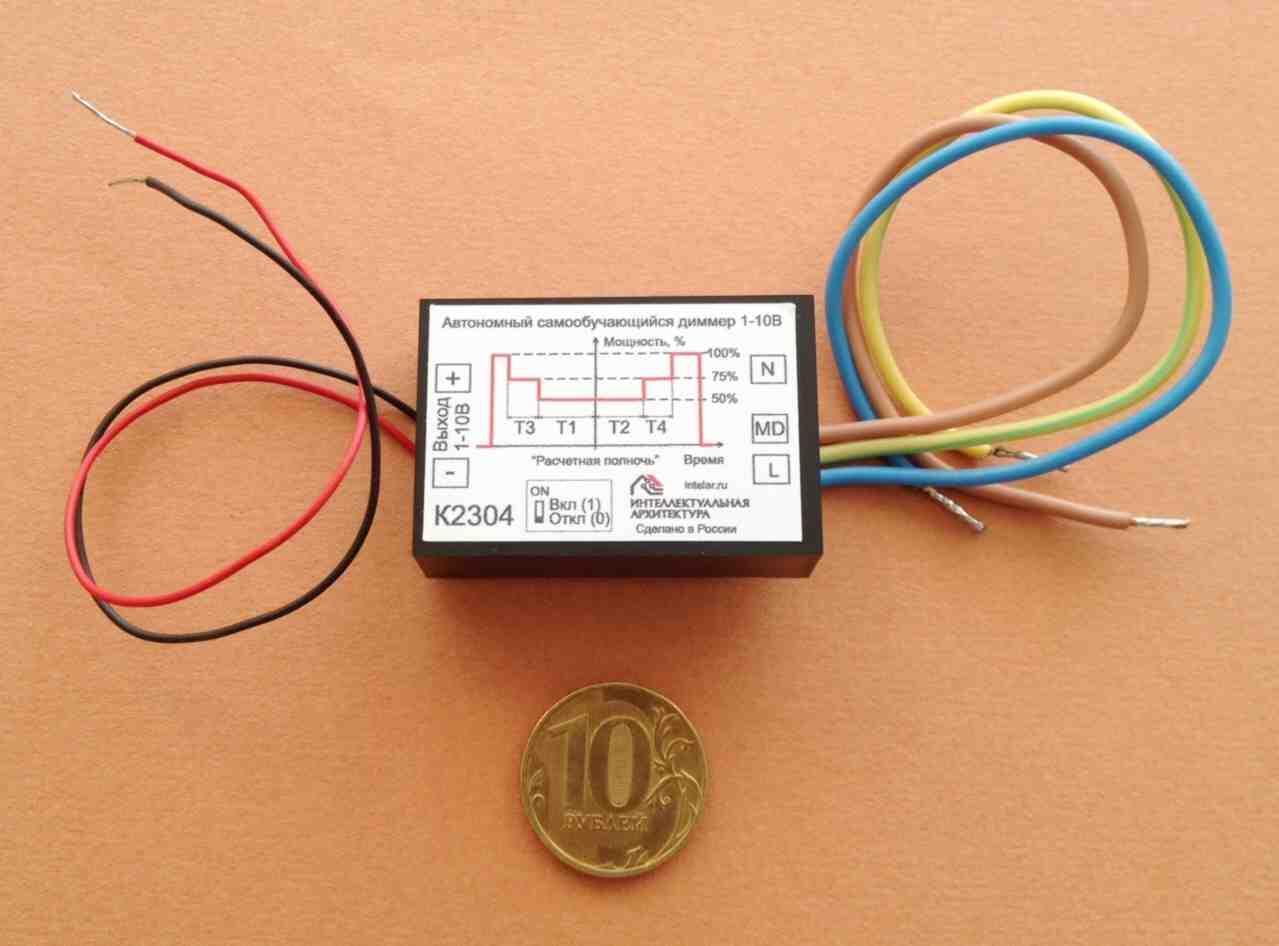

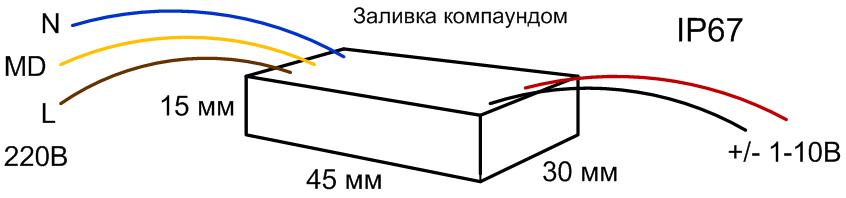

К2304 — диммер в компактном корпусе. Может быть залит компаундом или упакован в термоусадочную трубку. Соединение с другими компонентами системы — при помощи проводников.

Параметры работы диммера (время Т1,2,3,4 и уровни мощности) «загружаются» в изделие при производстве на основании заказа покупателя.

Принцип работы диммера
В основе диммера – достаточно мощный “самообучающийся” микроконтроллер, который ежедневно фиксирует время включения — отключения освещения и производит вычисление т.н. «расчетной полночи», от которой далее устанавливается время начала и окончания диммирования (см. Рис 1 и 2). Если взять годовой график работы наружного освещения, например, г. Москвы (сайт ГУП «Моссвет»), и для 1-го числа каждого месяца определить время работы системы освещения, разделив его на 2, то получим «рассчетную полночь», которая для г. Москвы будет находиться в пределах 1час 30 мин ночи. Причем эта цифра верна для любого месяца в году +/- 10 мин! Теперь, когда мы знаем время расчетной полночи, нужно всего лишь выбрать время понижения мощности до этой “расчетной полночи” (Т1 и Т3) и после неё (Т2 и Т4). Вам не нужны сложные и не всегда надежные способы и системы передачи команд управления по силовой сети или радиоканалу от диспетчера к шкафу управления и от шкафа управления к светильникам! Зная реальное время работы системы освещения за трое последних суток, диммер сам обеспечит своевременное переключение светильника в режим ночного понижения мощности и обратно.

Расчетную полночь для вашего города можно определить, например, на сайте https://dateandtime.info/ru

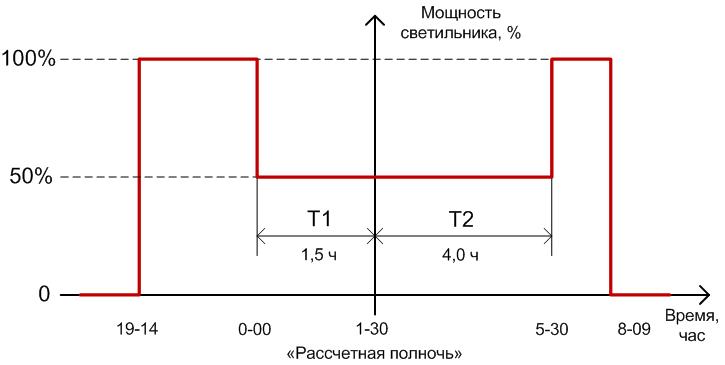

Рис 1. Работа диммеров К2302 и К2304 в режиме 2 ступеней мощности для 1 марта (широта г. Москвы)

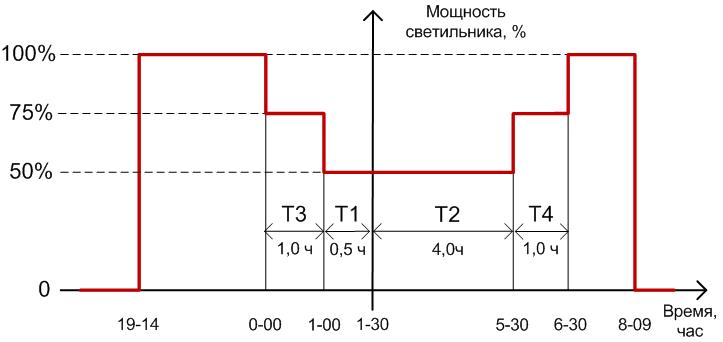

Рис 2. Работа диммеров К2304 в режиме 3 ступеней мощности для 1 марта (широта г. Москвы)

Как настроить
Диммеры не нуждаются в настройке. Все необходимые установки производятся при их производстве по вашим исходным данным (техзаданию).

Типовые схемы соединения

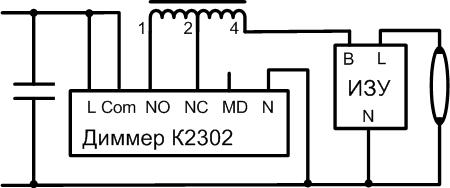

Рис 3. Схема управления уличным освещением с диммируемым электромагнитным балластом 2СД-ДНАТ-ХХХТ или аналогичным с переключением мощности 100 / 60%

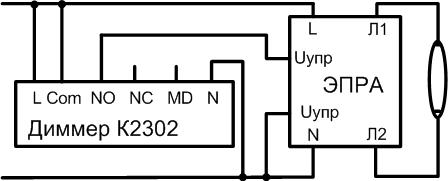

Рис 4. Схема управления уличным освещением с ЭПРА ДНаТ, имеющим функцию понижения мощности, с переключением режимов 100 / 50%

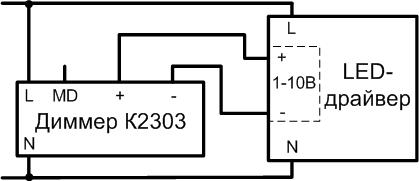

Рис 5. Схема управления уличными светодиодными светильниками с входом управления 1-10В и переключением мощности 100/75/50% или 100/50% (выбирается пользователем) с помощью диммеров К2303, К2304.

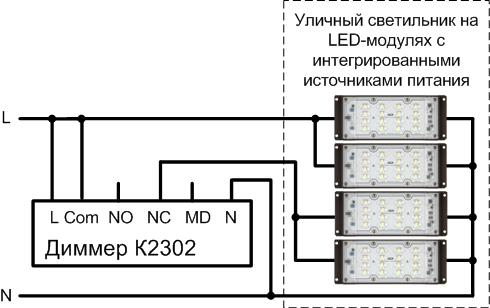

Рис 6. Схема управления уличным освещением с переключением в режим пониженной мощности (50%) стандартных модульных светильников, не имеющих функции диммирования (два модуля из четырех ночью отключаются)

/

Рис 8. Схема подключения диммера К2304

Работа диммера с датчиком движения

Помимо функции повременного снижения мощности, диммеры К2302 и К2304 имеют возможность работы с датчиками движения (вход MD — Motion Detector). При подаче сигнала 220В на этот вход диммер переключает светильник из режима пониженной мощности в режим полной мощности.

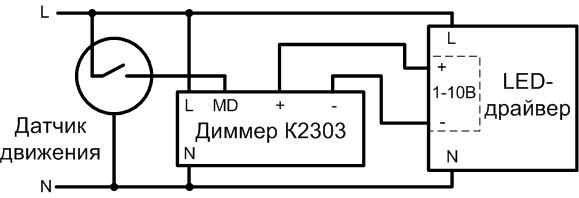

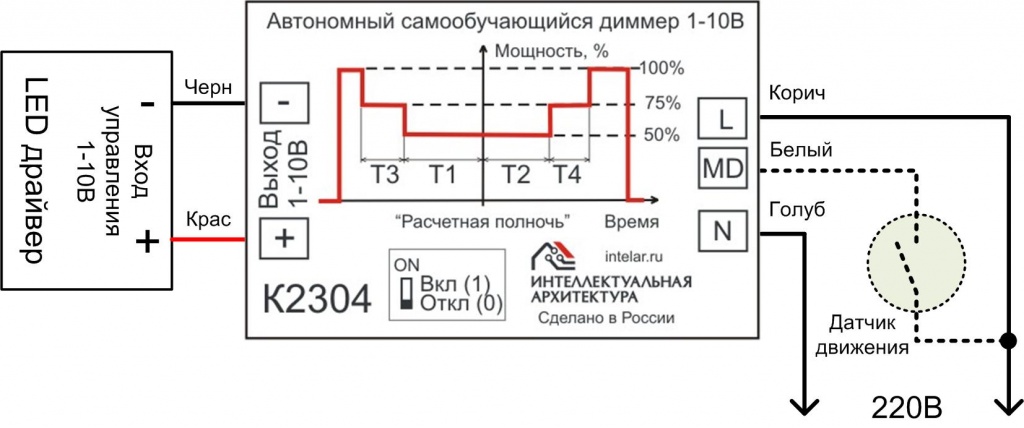

Рис 9. Схема подключения диммера К2304 с датчиком движения к светодиодному светильнику с входом управления 1-10В

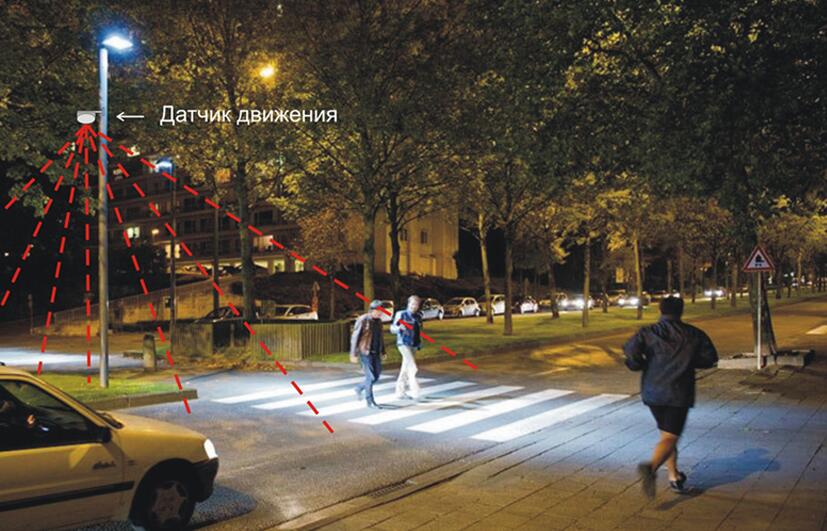

Эта опция может быть использована, например, при освещении пешеходных переходов, внутренних территорий промпредприятий, складских комплексов и в других зонах, где в ночное время персонал или автотранспорт появляются редко.

Важно!
Диммеры игнорируют длительные и кратковременные интервалы включения, которые могут иметь место при ремонте линий освещения или неисправности шкафа управления.
Под заказ для светодиодных светильников с входом управления 1-10В могут быть установлены любые другие значения ступеней мощности, например, 100/60/40 и пр.
Диммеры работают при температуре от – 40′С до + 85′С. Напряжение питания – 220В.

Возможна разработка диммеров с питанием 12В постоянного тока для работы в составе уличных светильников на солнечных батареях!

Примерный расчет эффективности (окупаемости) использования диммеров наружного освещения К2304 для светильников LED 120Вт с тремя уровнями мощности (100-75-50%)

по сравнению с обычными светильниками LED

Время работы уличного освещения для г. Москвы – примерно 3 900 час в год.

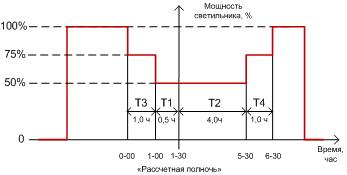

Если задан график в соответствии с рисунком ниже, то в режиме 75% от номинальной мощности светильники LED будут работать 730 час в год (2 часа в сутки), в режиме 50% мощности – 1642 час в год (4,5 часа в сутки), в режиме 100% — 1527 час в год (3900 – 730 – 1642). Общая продолжительность режима диммирования может быть установлена в диапазоне от 4 час до 13 час.

Потребление электроэнергии светильником LED в режиме 100% мощности -120 Вт, в режиме 75% мощности – 90 Вт, в режиме 50% мощности – 60 Вт.

Для линии из 100 шт. светильников потребление составит:

— без диммирования: 3900 час х 0,12кВт х 100 шт. = 46 800 кВт*ч в год

— с диммированием по указанным на рисунке параметрам: (1527 час х 0,12кВт) + (730 час х 0,09 Вт) + (1642 час х 0,06кВт) х 100 шт. = 34 752 кВт*ч в год.

Экономия для 100 светильников:

46 800 – 34 752 = 12 048 кВт*ч х 6 руб. = 72 288 руб.

На один светильник:

72 288 / 100 = 722 руб.

Удорожание светильника за счет диммирования:

— удорожание драйвера – 300 руб.;

— стоимость автономного диммера – 500 руб.;

— себестоимость установки диммера в светильник – 30 руб.

Итого удорожание – 830 руб.

Срок окупаемости – 830 / 722 = 1,15 года.
