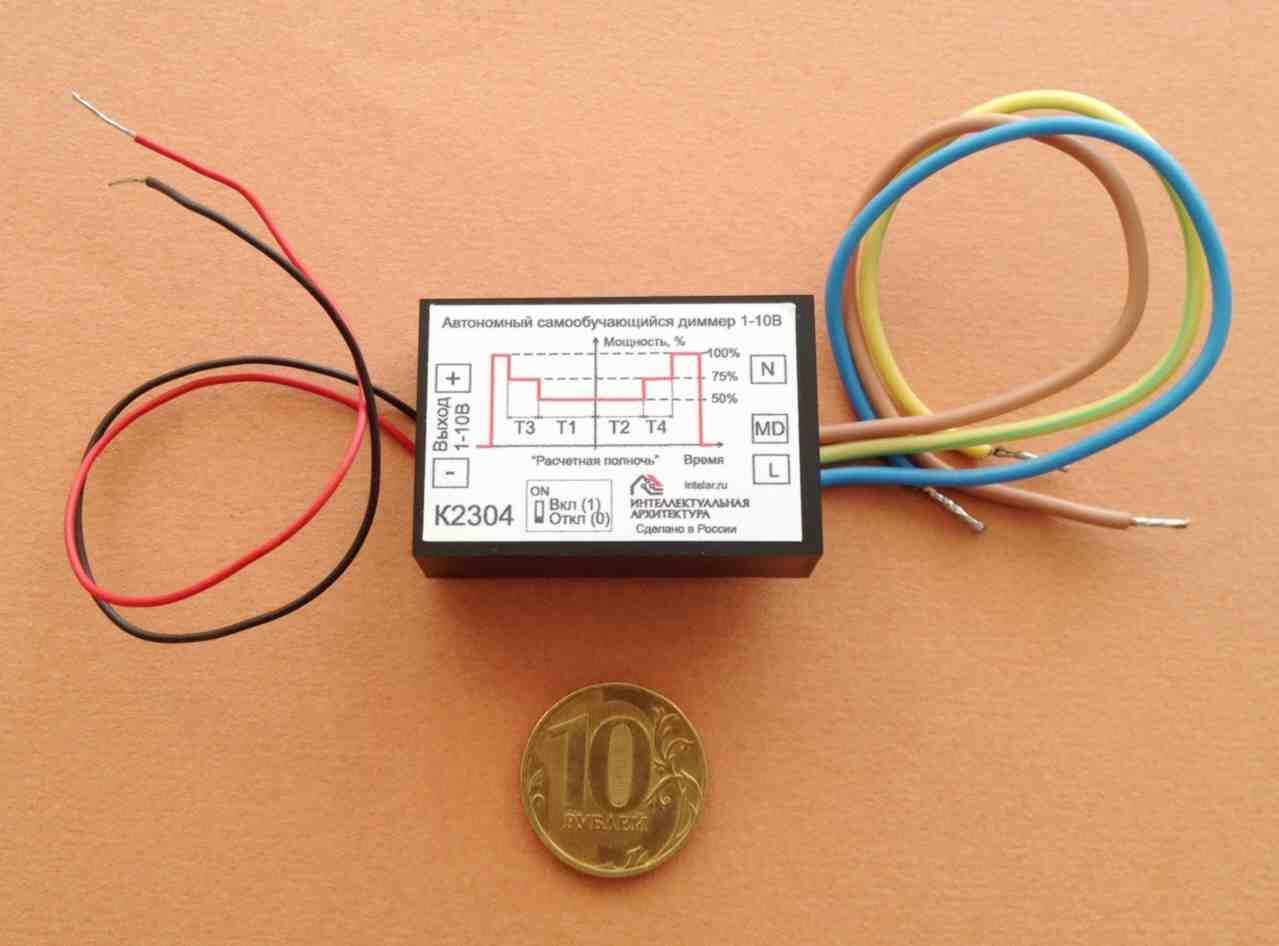

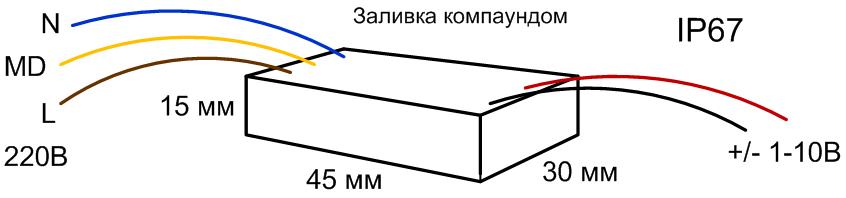

К2302

Для светильников с лампами ДНаТ 70-1000 Вт с диммируемым (двухобмоточным) электромагнитным ПРА или ЭПРА с функцией понижения мощности и модульных светодиодных светильников (2 уровня мощности – 100 и 50%)
Почему автономный

Всем хороши централизованные системы управления уличным освещением: они позволяют включать и отключать его, переводить в ночной режим работы с пониженным энергопотреблением, передавать данные о состоянии каждого светильника и пр., используя технологии PLC или беспроводную передачу данных по радиоканалу. Но здесь, как и в любой другой технической системе, есть модули, делающие основную, т.н «полезную работу», и есть модули, наделяющие систему определенным дополнительным функционалом, требующим, как правило, значительных денежных доплат.
Но всегда ли это нужно? Например, инвестору, выполняющему работы по модернизации уличного освещения города в рамках энергосервисного контракта «переплачивать» две-три цены за дополнительные сервисные функции нет никакого смысла – привлекательность проекта резко снижается.

А как быть небольшим городским и сельским поселениям или предприятиям (учреждениям), у которых количество светильников, освещающих прилегающую территорию, составляет 10-100 шт? Они ведь не могут позволить себе приобрести систему диспетчерского управления наружным освещением.

Как раз для этого класса потребителей мы предлагаем «рабочую лошадку», которая делает основную работу, приносящую доход – переключает светильники ночью в режим пониженного энергопотребления по схеме 100-50-100% или 100-75-50-75-100% от номинальной мощности. Включать и отключать линии уличного освещения по стороне 380/220В может любая автоматика, в т.ч та, которая уже установлена в шкафах управления освещением — от обычного фотореле до продвинутых централизованных систем управления на GPRS-модемах.

В итоге вы получаете систему управления уличным освещением с т.н “распределённым интеллектом”, которая на порядок надежней централизованной. Аналогичный подход применяется сейчас, например, в системах пожарной сигнализации класса hi-end, где именно датчик, а не станция пожарной сигнализации, на месте принимает решение о наличии возгорания.

Как установить
Диммеры устанавливаются в каждый светильник наружного освещения. Это может быть сделано на заводе при изготовлении диммируемых светильников ДНаТ или LED или непосредственно на объекте при реконструкции / замене системы освещения. Никаких внешних соединений светильников между собой и со шкафом управления освещением не требуется.

Принцип работы диммера
В основе диммера – достаточно мощный “самообучающийся” микроконтроллер, который ежедневно фиксирует время включения — отключения освещения и производит вычисление т.н «расчетной полночи», от которой далее устанавливается время начала и окончания диммирования (см. Рис 1 и 2). Если взять годовой график работы наружного освещения, например, г. Москвы (сайт ГУП «Моссвет»), и для 1-го числа каждого месяца определить время работы системы освещения, разделив его на 2, то получим «рассчетную полночь», которая для г. Москвы будет находиться в пределах 1час 30 мин ночи. Причем эта цифра верна для любого месяца в году +/- 10 мин! Теперь, когда мы знаем время расчетной полночи, нужно всего лишь выбрать время понижения мощности до этой “расчетной полночи” (Т1 и Т3) и после неё (Т2 и Т4). Вам не нужны сложные и не всегда надежные способы и системы передачи команд управления по силовой сети или радиоканалу от диспетчера к шкафу управления и от шкафа управления к светильникам! Зная реальное время работы системы освещения за трое последних суток, диммер сам обеспечит своевременное переключение светильника в режим ночного понижения мощности и обратно.

Расчетную полночь для вашего города можно определить, например, на сайте https://dateandtime.info/ru

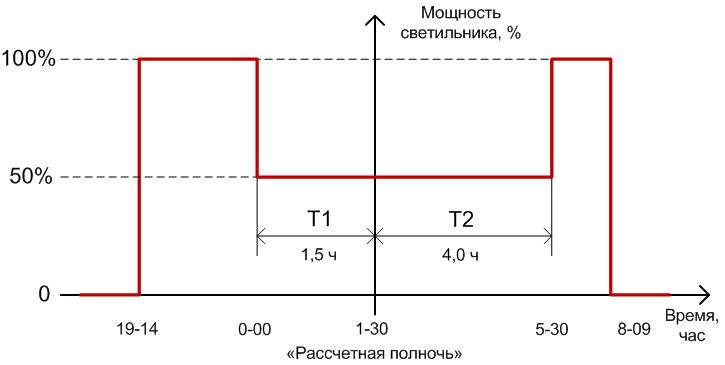

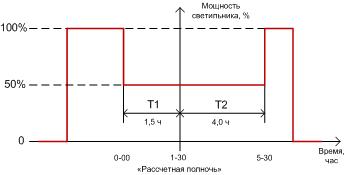

Рис 1. Работа диммеров К2302 и К2304 в режиме 2 ступеней мощности для 1 марта (широта г. Москвы)

Как настроить
Диммеры не нуждаются в настройке. Все необходимые установки производятся при их производстве по вашим исходным данным (техзаданию).

Типовые схемы соединения

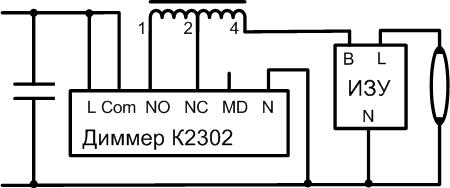

Рис 3. Схема управления уличным освещением с диммируемым электромагнитным балластом 2СД-ДНАТ-ХХХТ или аналогичным с переключением мощности 100 / 60%

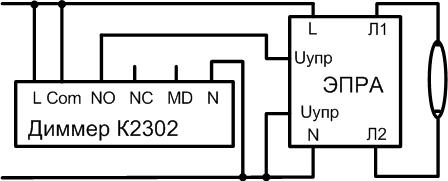

Рис 4. Схема управления уличным освещением с ЭПРА ДНаТ, имеющим функцию понижения мощности, с переключением режимов 100 / 50%

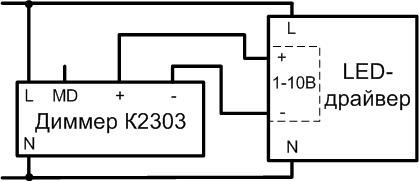

Рис 5. Схема управления уличными светодиодными светильниками с входом управления 1-10В и переключением мощности 100/75/50% или 100/50% (выбирается пользователем) с помощью диммеров К2303, К2304.

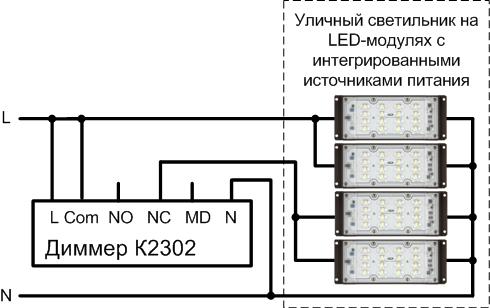

Рис 6. Схема управления уличным освещением с переключением в режим пониженной мощности (50%) стандартных модульных светильников, не имеющих функции диммирования (два модуля из четырех ночью отключаются)

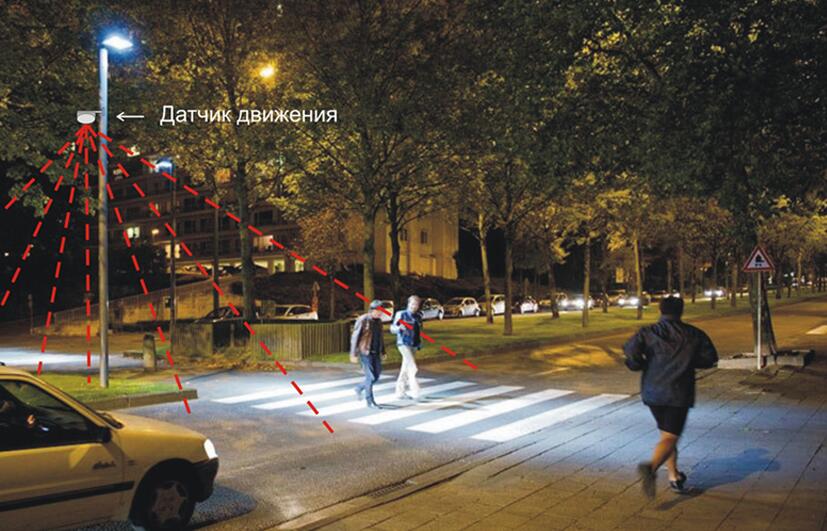

Работа диммера с датчиком движения

Помимо функции повременного снижения мощности, диммеры К2302 и К2304 имеют возможность работы с датчиками движения (вход MD — Motion Detector). При подаче сигнала 220В на этот вход диммер переключает светильник из режима пониженной мощности в режим полной мощности.

    Эта опция может быть использована, например, при освещении пешеходных переходов, внутренних территорий промпредприятий, складских комплексов и в других зонах, где в ночное время персонал или автотранспорт появляются редко.

Важно!
Диммеры игнорируют длительные и кратковременные интервалы включения, которые могут иметь место при ремонте линий освещения или неисправности шкафа управления.
Под заказ для светодиодных светильников с входом управления 1-10В могут быть установлены любые другие значения ступеней мощности, например, 100/60/40 и пр.
Диммеры работают при температуре от – 40′С до + 85′С. Напряжение питания – 220В.

Возможна разработка диммеров с питанием 12В постоянного тока для работы в составе уличных светильников на солнечных батареях!

Примерный расчет эффективности (окупаемости) использования диммеров наружного освещения К2302 для ламп ДНаТ с двумя уровнями мощности 100 и 60%

по сравнению с обычными светильниками ДНаТ

Время работы уличного освещения для г. Москвы – примерно 3 900 час в год.

Если задан график в соответствии с рисунком ниже, то в режиме 60% от номинальной мощности светильники ДНаТ будут работать 2007 час в год (5,5 часов в сутки), в режиме 100% — 1893 час (3900 час — 2007 час). Общая продолжительность режима диммирования может быть установлена в диапазоне от 4 час до 9 час.

Потребление электроэнергии светильником ДНаТ-150 с электромагнитным ПРА – 180 Вт, в режиме 60% мощности – 108 Вт

Для линии из 100 шт. светильников ДНаТ-150 потребление составит:

— без диммирования: 3900 час х 0,18кВт х 100 шт = 70 200 кВт*ч в год

— с диммированием: (1893 час х 0,18кВт) + (2007 час х 0,108 Вт) х 100 шт = 55 749 кВт*ч в год.

Экономия для 100 светильников:

70 200 – 55 749 = 14 451 кВт*ч х 6 руб = 86 706 руб.

На один светильник:

86 706 / 100 = 867 руб.

Удорожание светильника за счет диммирования:

— удорожание ПРА (на примере Vossloh Schwabe) – 180 руб.;

— стоимость автономного диммера – 500 руб.;

— себестоимость установки диммера в светильник – 30 руб.

Итого удорожание – 710 руб.

Срок окупаемости – 710 / 867 = 0,8 года.
